Produkt ansehenStart / Fixed Outdoor / SIGNATURE RATIO
Outdoor · 320 mm Modul · 16:9
SIGNATURE RATIO
320-mm-Modul für maßgeschneiderte Outdoor-Formate. 10.000 Nits, IP66, naked-eye 3D.
Outdoor-Fixed-LED mit einzigartiger 320×320 mm Modul-Geometrie – pixelgenaue 16:9-Formate bis 5120×2880 mm, 10.000 Nits, IP66, TÜV, 5VB-Brandschutz.
Pixel Pitch 4.4 mmPixel Pitch 5.7 mmPixel Pitch 6.6 mmPixel Pitch 8 mmPixel Pitch 10 mm
320-mm-Modul für maßgeschneiderte Outdoor-Formate. 10.000 Nits, IP66, naked-eye 3D.
Die SIGNATURE RATIO Serie wurde für die Outdoor-Festinstallation entwickelt, bei der Wandfläche, Pylon-Format oder Architektur genau im 16:9-Raster aufgehen müssen. Das 320×320 mm Modul-Raster macht jedes klassische DOOH- und Stadion-Format pixelgenau und ohne Kompromisse buildbar. Aluminium-Cabinets mit integrierter Kühlfin-Geometrie, 10.000 Nits Spitzenhelligkeit, IP66, TÜV-zertifizierte 5VB-Brandschutzklasse und Salzsprühtest qualifizieren die Serie für Stadt-Pylonen, Stadion-Banden, Küstenstandorte und 24/7-DOOH.
Highlights
Was die SIGNATURE RATIO auszeichnet
320 mm Modul · pixelgenaue Formate
Das einzigartige 320×320 mm Modul-Raster ermöglicht 16:9-Wände bis 5120×2880 mm – ohne Anschnitt, ohne Bauhöhen-Kompromisse.
10.000 Nits · 7.680 Hz · 14-16 Bit
Spitzenhelligkeit für jede direkte Sonneneinstrahlung, 7.680 Hz Bildwiederholrate für kamerataugliche TV/Streaming, 14-16 Bit Grauwerte.
−40 % Energie · Common-Anode-Treiber
Independent-Voltage-PCB mit Common-Anode-Design senkt den Stromverbrauch um bis zu 30 % gegenüber 5 V-RGB.
IP66 · 5VB Brandschutz · Salzsprüh-getestet
Komplett TÜV-zertifiziert: IP66 gegen Regen und Strahlwasser, 5VB-Brandschutz, Salzsprühtest für Küstenstandorte, −40 °C bis +55 °C.
Aluminium-Cabinet mit Kühlfin-Geometrie
Druckguss-Aluminium für Modul UND Power-Box. Integrierte Kühl-Lamellen am Power-Box erhöhen die Kühlfläche – stabile Temperaturen im Dauerbetrieb.
Front & Rear Service · 90 mm Bautiefe
Wartung von vorne UND hinten möglich – kein Demontage-Aufwand bei Wandmontage. Cabinet nur 87,5–90 mm tief.
10.000 Nits
Spitzenhelligkeit
7.680 Hz
Bildwiederholrate
14–16 Bit
Graustufen
−30 % Energie
Common-Anode PCB
−40 °C bis +55 °C
Funktionsbereich
IP66
TÜV-zertifiziert
5VB
Brandschutz (UL94)
Salzsprüh
TÜV-getestet

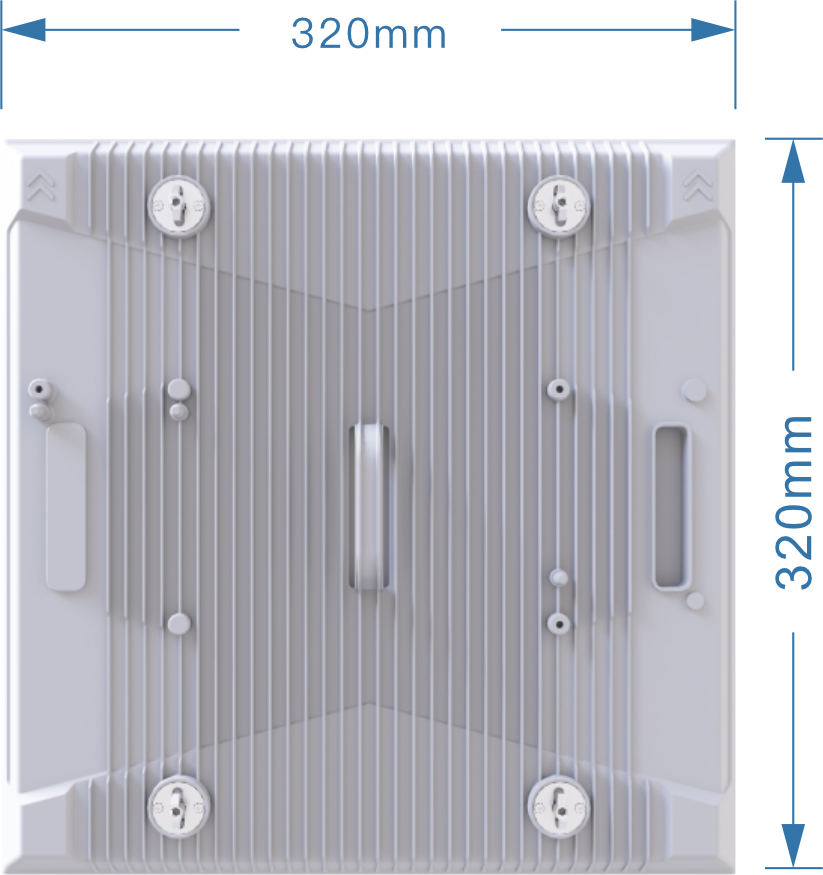

320 × 320 mm – das maßgenaue Modul
Während der Markt überwiegend 250 × 250 mm baut, wurde SIGNATURE RATIO bewusst auf 320 × 320 mm Modulkante ausgelegt. Damit lassen sich klassische DOOH- und Pylon-Formate – 1280×960, 1920×1080 (skaliert), 5120×2880 – ohne Anschnitt-Kompromisse aufbauen.

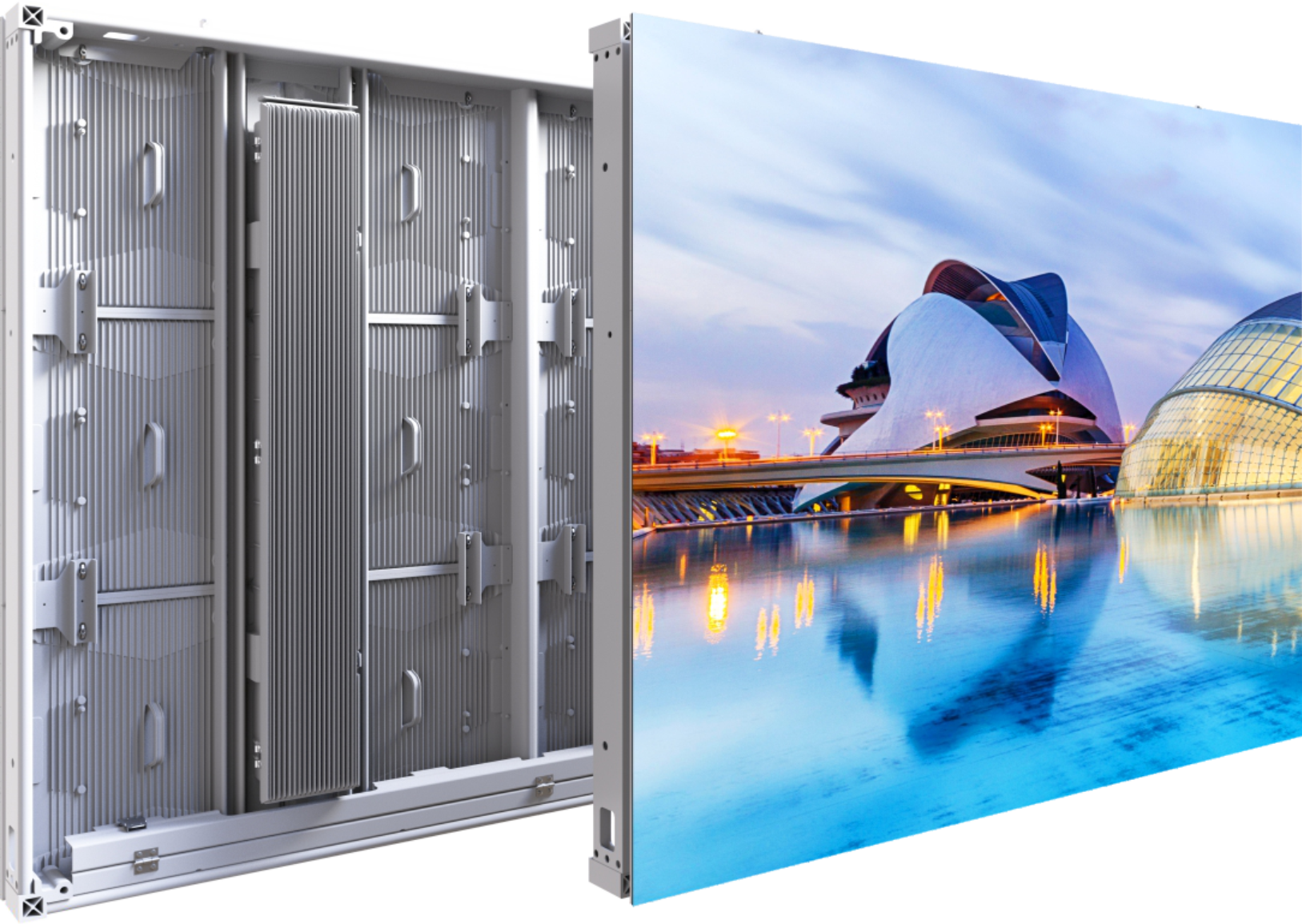

Aluminium-Cabinet mit Heat-Sink-Power-Box
Cabinet, Power-Box und Modul-Rahmen sind aus Druckguss-Aluminium. Die Lamellen am Power-Box vergrößern die wärmeleitende Oberfläche – Hot-Spots werden vermieden, die Lebensdauer steigt auf über 100.000 Stunden.

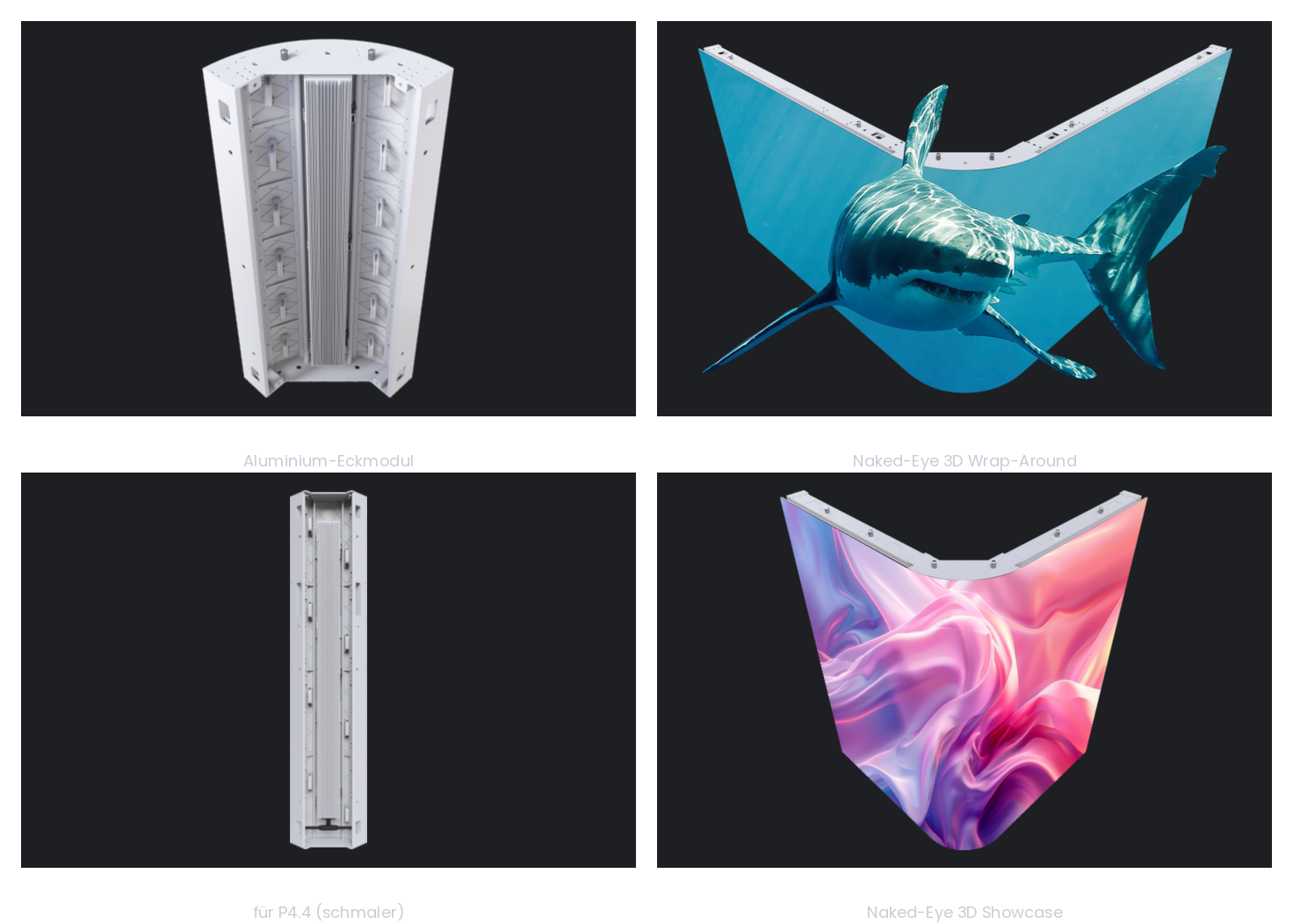

Naked-Eye 3D · 480 mm + 320 mm VR-Module
Zwei Eck-Modulgrößen für jede DOOH- oder Pylon-Geometrie: das 480-mm-VR-Modul für klassische Außen-Pitches und das schmalere 320-mm-VR-Modul für P4.4 in feinster Pixeldichte. Aluminium-Eckmodul von hinten, fertige 90°-Wand mit Naked-Eye-3D-Wrap-Around von vorne. Bild tritt sichtbar aus der Wand – maximale Aufmerksamkeit am Point-of-Sale, am Pylon oder im Flagship-Store.

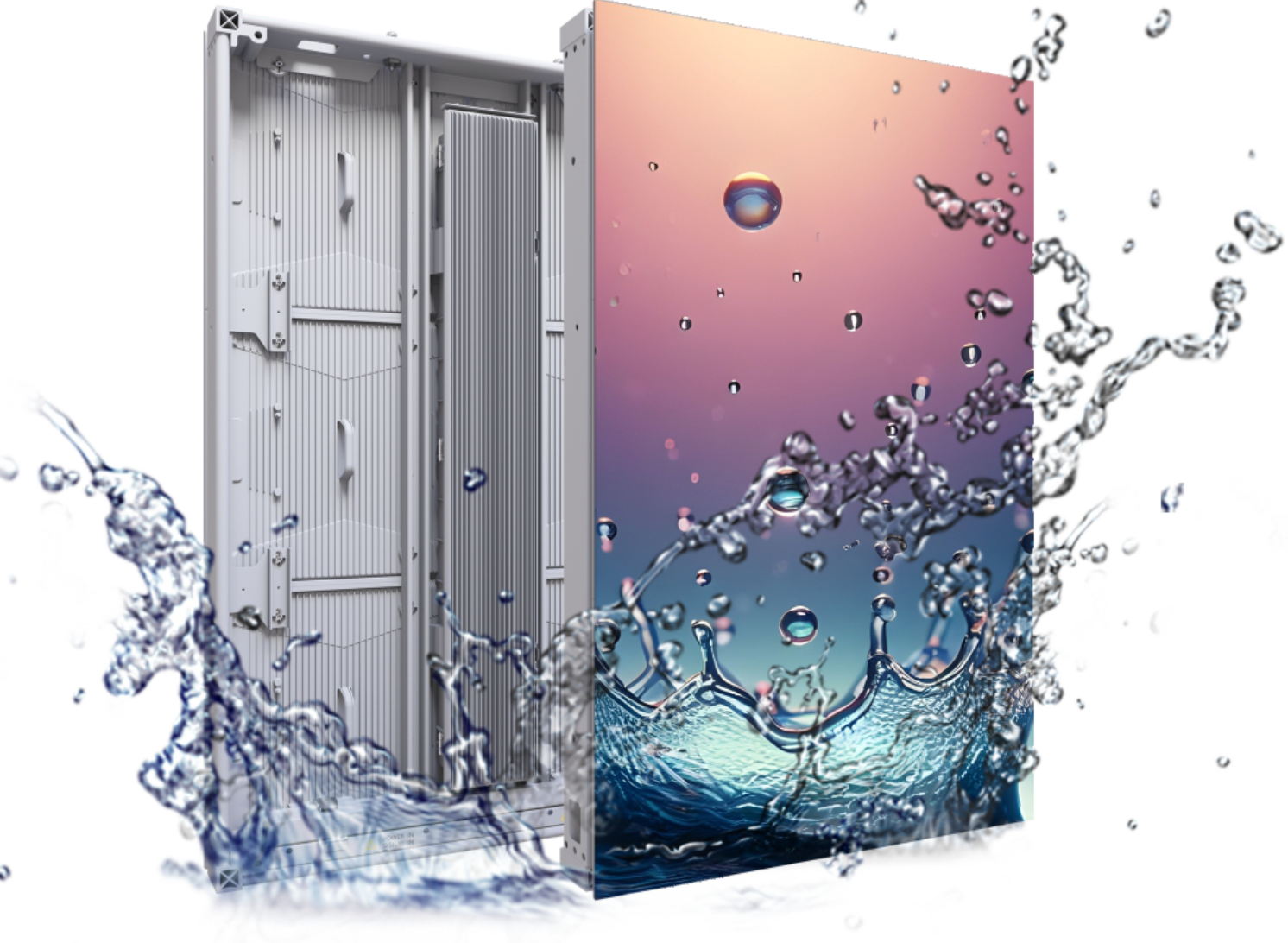

IP66 + 5VB Brandschutz + Salzsprüh
Drei TÜV-Tests in einem System: IP66 gegen Strahlwasser & Regen, 5VB-Brandschutz nach UL94, Salzsprühtest für Küsten- und Promenadenstandorte. Funktionsbereich −40 °C bis +55 °C.

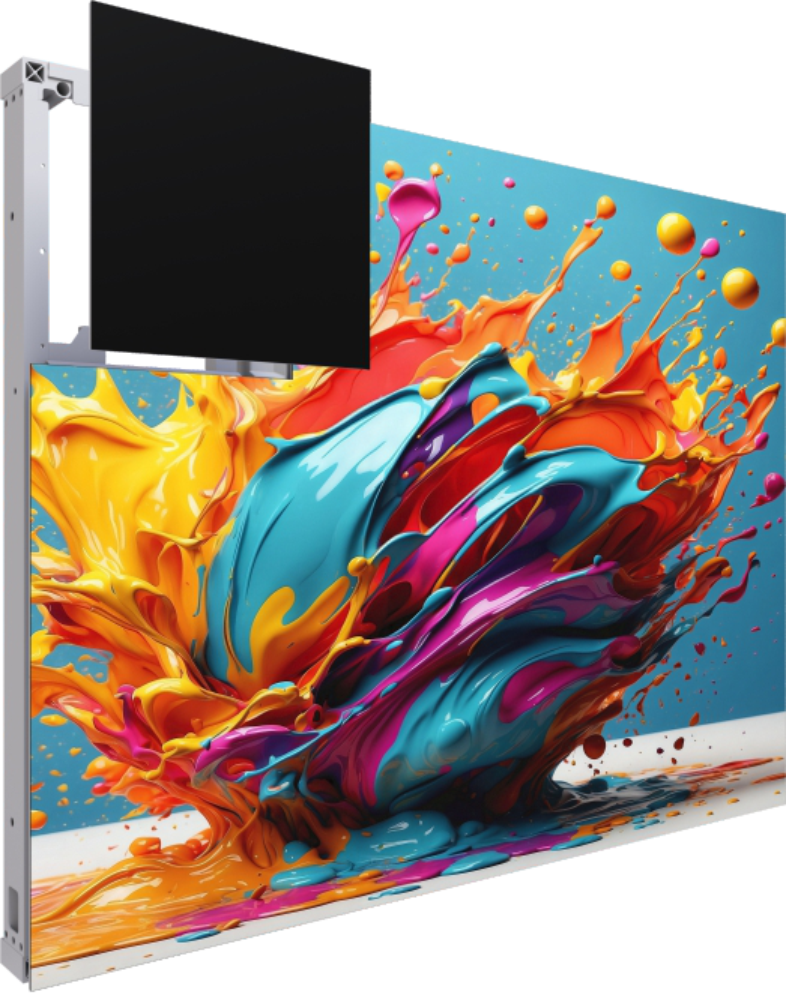

Wartung von vorne UND hinten
Front- wie Rückwartung möglich – egal ob Wand-Montage, Pylon-Konstruktion oder doppelseitige Installation. Werkzeugloser Zugriff auf Power-Box und Module reduziert Service-Zeiten signifikant.
Technische Daten
SIGNATURE RATIO – Technische Daten
| Parameter | SIG-R P4.4 | SIG-R P5.7 | SIG-R P6.6 | SIG-R P8 | SIG-R P10 |
|---|---|---|---|---|---|
| Pixelabstand (mm) | 4,44 | 5,71 | 6,67 | 8,00 | 10,00 |
| Pixeldichte (px/m²) | 50.625 | 30.625 | 22.500 | 15.625 | 10.000 |
| LED-Typ | SMD1935 | SMD2727 | SMD2727 | SMD3535 | SMD2727 |
| Modul-Auflösung (px) | 72 × 72 | 56 × 56 | 48 × 48 | 40 × 40 | 32 × 32 |
| Modul-Größe (mm) | 320 × 320 × 21,5 | 320 × 320 × 24 | 320 × 320 × 24 | 320 × 320 × 24 | 320 × 320 × 24 |
| Modul-Gewicht (kg) | 1,55 | 1,7 | 1,7 | 1,7 | 1,7 |
| Cabinet-Größen (mm) | 640 × 640 … 1280 × 960 | 640 × 640 … 1280 × 960 | 640 × 640 … 1280 × 960 | 960 × 960 / 1280 × 960 | 1280 × 960 |
| Cabinet-Tiefe (mm) | 87,5 | 90 | 90 | 90 | 90 |
| Cabinet-Gewicht (kg) | 28 | 28 | 28 | 28 | 28 |
| Max-Helligkeit (Nits) | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 |
| Bildwiederholrate (Hz) | 7.680 | 7.680 | 7.680 | 7.680 | 7.680 |
| Graustufen (Bit) | 14–16 | 14–16 | 14–16 | 14–16 | 14–16 |
| Sichtwinkel H/V (°) | 160 / 75 | 160 / 80 | 160 / 80 | 160 / 80 | 160 / 80 |
| Max-Stromaufnahme (W/m²) | 650 | 600 | 600 | 600 | 600 |
| Schnitt-Stromaufnahme (W/m²) | 195 | 180 | 180 | 180 | 180 |
| Eingangsspannung | AC 100–240 V | AC 100–240 V | AC 100–240 V | AC 100–240 V | AC 100–240 V |
| Schutzklasse | IP66 | IP66 | IP66 | IP66 | IP66 |
| Brandschutz | 5VB TÜV | 5VB TÜV | 5VB TÜV | 5VB TÜV | 5VB TÜV |
| Wartung | Front / Rear | Front / Rear | Front / Rear | Front / Rear | Front / Rear |
| Lebensdauer (Std.) | >100.000 | >100.000 | >100.000 | >100.000 | >100.000 |
| Betriebstemperatur (°C) | −40 … +55 | −40 … +55 | −40 … +55 | −40 … +55 | −40 … +55 |
| Einsatzbereich | Outdoor | Outdoor | Outdoor | Outdoor | Outdoor |
* Spitzenhelligkeit kalibriert; weitere Cabinet-Formate auf Anfrage. 320 × 320 mm Grundraster ermöglicht jedes 16:9- oder DOOH-Format ohne Anschnitt.
