Sonderedition · IP66
SIGNATURE MARINA
Outdoor-LED für Küste, Promenade und Schwimmbad – Salzsprüh-getestet, IP66, Nano-Vakuum-Coating.
Spezialserie für Küstenstandorte, Häfen, Promenaden und Schwimmbäder: Aluminium-Cabinet mit elektrophoretisch geschwärzter Base-Shell, Nano-Vakuum-Beschichtung auf jedem Modul, Edelstahl-Verschlüsse und Gold-Wire-Bonded LEDs – kompromisslos korrosionsfest und 12-fach werkstest-zertifiziert.
Pixel Pitch 3.91 mmPixel Pitch 4.81 mmPixel Pitch 6.25 mm
Outdoor-LED für Küste, Promenade und Schwimmbad – Salzsprüh-getestet, IP66, Nano-Vakuum-Coating.
An Küste, Hafen oder am Pool versagen Standard-Outdoor-LEDs nach 12-24 Monaten: Salznebel und Chlor-Ionen greifen Aluminium, Plastik und Lötstellen an, UV-Strahlung vergilbt Kunststoffe, hohe Luftfeuchte beschleunigt Korrosion an der Lötseite. SIGNATURE MARINA wurde komplett gegen diese Belastung gebaut – mit Mehrlagen-Schutz: elektrophoretisch geschwärzte Aluminium-Base-Shell (Auto-Karosserie-Verfahren), Nano-Vakuum-Magnetron-Beschichtung der Module (95 % Lichttransmission), Edelstahl-Verschlüsse, Gold-Wire-Bonded LEDs und 24-h-Penetrations-Coating auf Netzteil und Empfangskarte. 12 werkseitige Tests inkl. Salzsprüh, UV-Beständigkeit, Tauch- und Hitze/Kälte-Wechsel sichern die TÜV-konforme IP66-Zertifizierung.
Highlights
Was die SIGNATURE MARINA auszeichnet
Elektrophoretische Aluminium-Base-Shell
Schwarz-Beschichtung im gleichen Verfahren wie Auto-Karosserien: gleichmäßig, dicht, fest haftend – überlegene Härte und Korrosionsfestigkeit gegen Salznebel und Chlorid-Ionen.
Nano-Vakuum-Magnetron-Coating auf Modulen
Hydrophobe Nano-Schicht (30–50 µm, 95 % Lichttransmission). Verbessert Oberflächen-Uniformität um 10 %, Korrosionsbeständigkeit um 30 %, signifikant höhere UV-Resistenz. Bestanden: ROHS (SGS) + Neutral Salt Spray (NSS).
24-h-Penetrations-Coating auf Elektronik
Module, Netzteile und Empfangskarten werden 24 Stunden penetrierend beschichtet – kein Wassereintritt, kein Salzangriff auf Lötstellen oder Bauteile.
Gold-Wire-Bonded LEDs für Küste
LED-Lampenperlen mit Gold-Bonddraht statt Standard-Kupfer: praktisch korrosionsfrei, langlebig auch unter chlorid-haltiger Atmosphäre.
Edelstahl-Verschlüsse · TÜV-IP66
Mechanism-Lock + Schraubsicherung + Lock-Piece komplett aus Edelstahl. T-Connector SMl/F20 mit Stecker-Buchse-Schutz. Front- und Rückwartung ohne Korrosionsrisiko.
12-fach werkseitig getestet
AOI, Conformal Coating, Modul-Verguss, Luftdichtigkeit, Brandschutz, Wasserdichtigkeit, Strahlwasser, Tauchprüfung, UV, Hitze/Kälte, Transport-Vibration und Salzsprüh-Test in unserer Fabrik – BEVOR das Cabinet die Linie verlässt.
6.500 Nits
Spitzenhelligkeit
3.840 Hz
Bildwiederholrate
IP66
TÜV-zertifiziert
NSS / Salzsprüh
TÜV + ROHS / SGS
5VB
Brandschutz UL94
−30 °C bis +50 °C
Küsten-Betrieb
Gold-Wire LED
Korrosionsfrei

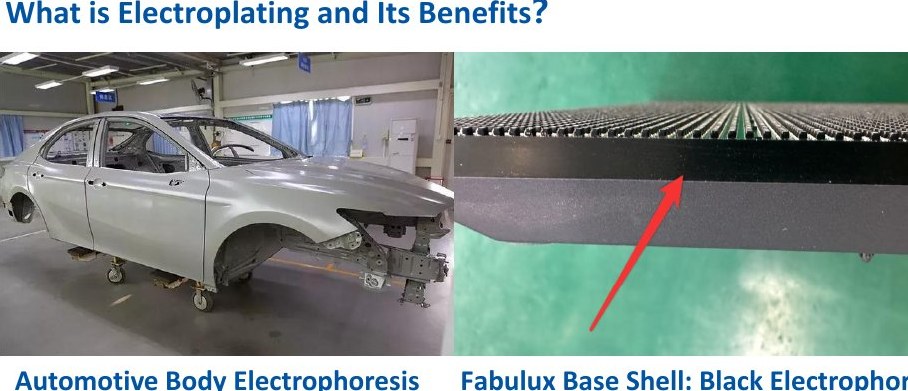

Elektrophoretische Schwarz-Beschichtung der Base-Shell
Wie eine Auto-Karosserie: geladene Lack-Partikel wandern im elektrischen Feld zur Gegenelektrode und legen sich gleichmäßig, dicht und haftend auf die Aluminium-Base-Shell. Das Ergebnis ist überlegene Härte, Adhäsion und Korrosionsbeständigkeit – selbst auf komplexen Geometrien. Standard ist Schwarz.

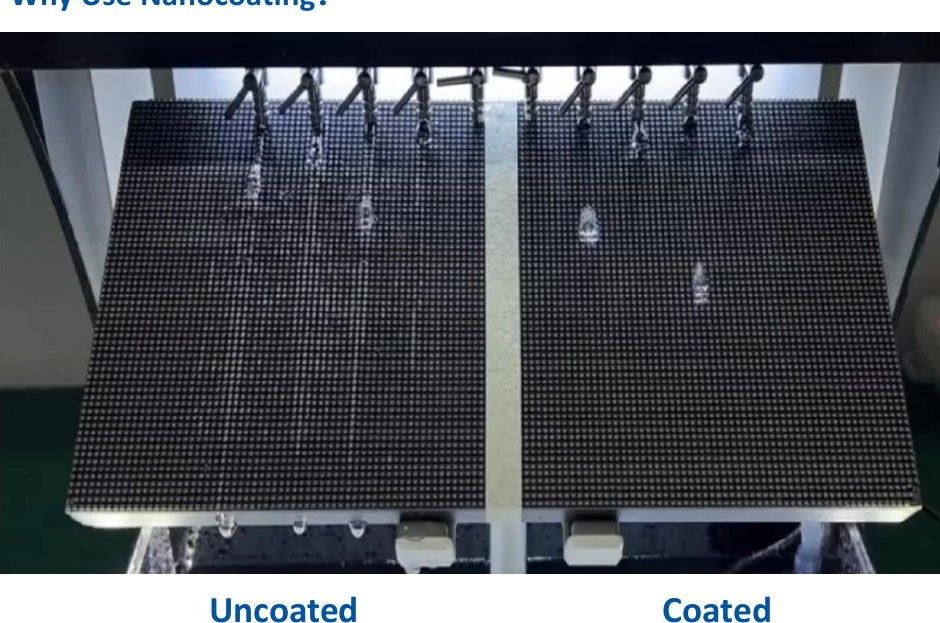

Nano-Vakuum-Magnetron-Coating der Module
Im Vakuum werden gereinigte Module mit einer hochreinen 30–50 µm dünnen hydrophoben Schicht überzogen (Magnetron-Sputtering). Resultat: 95 % Lichttransmission, +10 % Oberflächen-Uniformität, +30 % Korrosionsbeständigkeit, deutlich höhere UV-Resistenz. Eco-friendly Nano-Lösung, ROHS-zertifiziert (SGS), Neutral-Salt-Spray-Test bestanden.

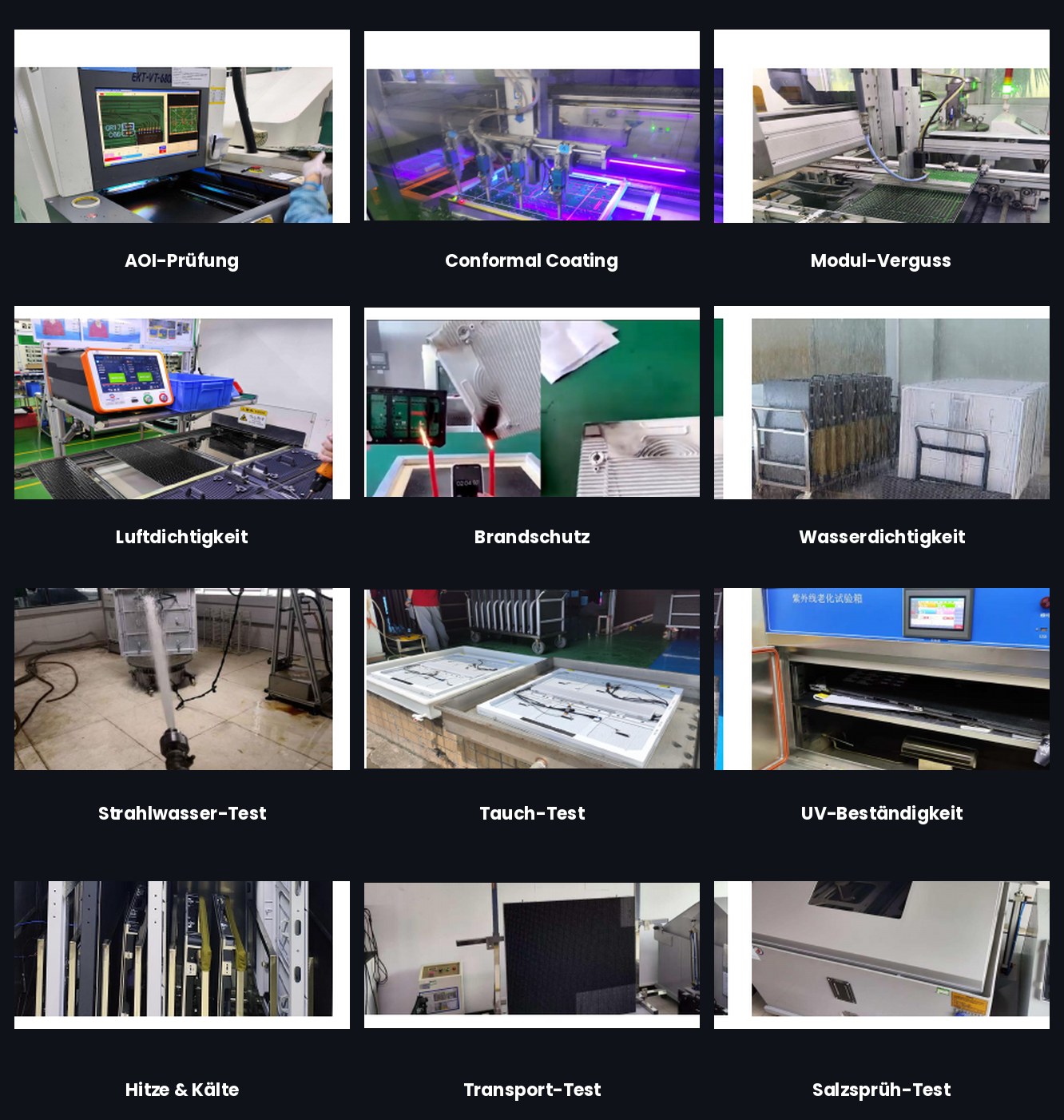

12-fach werkseitig getestet – BEVOR das Cabinet die Linie verlässt
AOI-Inspektion · Conformal Coating · Modul-Verguss · Luftdichtigkeit · Brandschutz · Wasserdichtigkeit · Strahlwasser-Kabinett · Tauchprüfung · UV-Beständigkeit · Hitze/Kälte-Wechsel · Transport-Vibration · Salzsprüh-Test. Jedes MARINA-Cabinet durchläuft alle 12 Prüfungen vor Auslieferung.
Einsatzbereiche · Küste, Hafen, Pool, Spa
Wo Standard-Outdoor-LEDs nach 12–24 Monaten versagen, läuft SIGNATURE MARINA weiter: Strandpromenaden, Yachthäfen, Schwimmbäder, Thermen, Wellness-Spas, Indoor-Pools mit hoher Luftfeuchte und Chlor-Belastung, Küstenfassaden, Promenaden-Kioske und alle Outdoor-Standorte mit Salznebel-Exposition in Küstennähe.
Technische Daten
SIGNATURE MARINA – Technische Daten
| Parameter | SIGNATURE MARINA P3.91 | SIGNATURE MARINA P4.8 | SIGNATURE MARINA P6.25 |
|---|---|---|---|
| Pixelabstand (mm) | 3,91 | 4,8 | 6,25 |
| LED-Typ | SMD 1935 Copper | SMD 1935 Copper | Sinyopto 2727 Copper (HB) |
| IC | ICND2153S | ICND2153S | CFD335B-CS2033 |
| Modulauflösung (B × H) | 128 × 64 | 104 × 52 | 80 × 40 |
| Modulgröße (mm) | 500 × 250 | 500 × 250 | 500 × 250 |
| Pixeldichte (px/m²) | 65.536 | 43.264 | 25.600 |
| Cabinet-Größe (mm) | 1000 × 1000 | 1000 × 1000 | 1000 × 1000 |
| Schutzart (IP) | IP66 | IP66 | IP66 |
| Helligkeit (nits) | 6000 | 5500 – 6000 | 7500 |
| Graustufen (Bit) | 14 | 14 | 14 |
| Betrachtungswinkel (H/V) | 160° / 30°↑ + 60°↓ | 160° / 30°↑ + 60°↓ | 160° / 30°↑ + 60°↓ |
| Bildwiederholfrequenz (Hz) | 3840 | 3840 | 3840 |
| Wartung | Front | Front | Front |
| Max. Leistungsaufnahme (W/m²) | 580 | 580 | 580 |
| Ø Leistungsaufnahme (W/m²) | 174 | 174 | 174 |
| Signal-Eingänge | S-Video, VGA, DVI, HDMI, SDI | S-Video, VGA, DVI, HDMI, SDI | S-Video, VGA, DVI, HDMI, SDI |
| Lebensdauer (Std.) | 100.000 | 100.000 | 100.000 |
| Betriebstemperatur | -30 bis +60 °C | -30 bis +60 °C | -30 bis +60 °C |
| Betriebsfeuchte | 10 – 95 % rF | 10 – 95 % rF | 10 – 95 % rF |
| Zertifizierungen | CE, EMC | CE, EMC | CE, EMC |
| Base-Shell Beschichtung | Elektrophoretisches Schwarz | Elektrophoretisches Schwarz | Elektrophoretisches Schwarz |
| Modul-Beschichtung | Nano-Vakuum (30–50 µm) | Nano-Vakuum (30–50 µm) | Nano-Vakuum (30–50 µm) |
| Lichttransmission Nano | 95 % | 95 % | 95 % |
| LED-Lampenperlen | Gold-Wire-Bonded | Gold-Wire-Bonded | Gold-Wire-Bonded |
| T-Connector | SMl / F20 Plug-and-Socket | SMl / F20 | SMl / F20 |
| Verschluss-Material | Edelstahl | Edelstahl | Edelstahl |
| Penetrations-Coating | 24 h Modul / Netzteil / RX-Karte | 24 h | 24 h |
| Salzsprüh-Zertifikat | NSS bestanden (TÜV) | NSS bestanden (TÜV) | NSS bestanden (TÜV) |
| Compliance | ROHS (SGS) · CE · TÜV | ROHS · CE · TÜV | ROHS · CE · TÜV |
